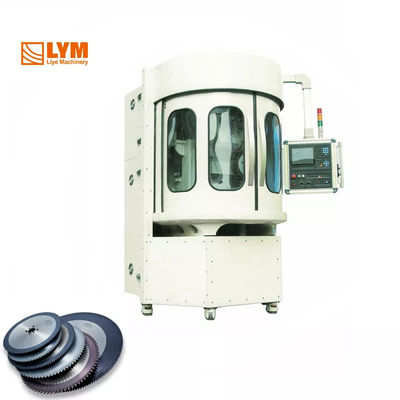

Macchina per la rettifica di lame circolari MK-500 Macchina per la lucidatura di seghe metalliche CNC

  Macchine per la lucidatura di lame di seghe circolari per metallo MK-500

Parte principale della macchina

1.Adotta un controllore di movimento a 4 assi ad alta tecnologia.

sviluppo del sistema software NC)

2.4 servomotori adottano la serie J • V giapponese Yaskawa

3.Adottare Taiwan HINWIN liner guida e precisione di terra sfera-vite

4.Controllo della frequenza della rotazione della rulliera

5.Adottare l'asse di rettifica di grado P4 e l'asse di vite

6.Le parti di fusione e di saldatura utilizzano il trattamento di ricottura a sollecitazione

 Smallatura le specifiche:

Ruota le specifiche:

Motore:

Altezza pressione liquido di raffreddamento

Magnete in aggiunta a cippa macchina:

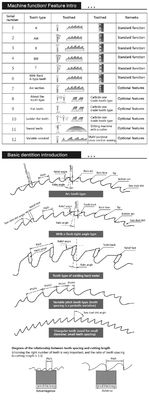

Funzione della macchina/introduzione delle caratteristiche

1.Tipo di denti da macinatura: A,AW,B,BW,C...... (conformemente alla norma tedesca DIN 1840).

2.Con la funzione di taglio automatico CNC precisione CBN rotolatore ((Per dettagli, si prega di controllare il disegno di rotolatore)

3.Con la funzione di memorizzazione e lettura delle informazioni del cliente, può anche ottenere un'indicizzazione accurata dei dati del cliente

4.Secondo le diverse tecniche di lavorazione, con i pulsanti di moltiplicazione verranno visualizzati i dati dinamici della velocità/velocità di alimentazione di macinazione.

5- Diversi tipi di denti, i parametri hanno il modello matematico completo e la traiettoria di calcolo accurata.

6Un singolo pezzo di macina può macinare vari denti di macinatura con i diversi parametri (soddisfazione teorica,) Lo stesso spessore di una ruota di macinazione può produrre un differente passo., solo bisogno di pochissime scorte.

7.Tutti i dati del parametro dei denti della lama della sega sono inseriti automaticamente, non è necessario regolare manualmente.

8.Con un database esperto di denti da schiacciare.

Le dimensioni e le forme sono diverse, ma ci sono parametri ausiliari come l'angolo anteriore, l'angolo posteriore, la profondità, il numero di denti, il tipo di denti ecc.

9.Aggiornamento dinamico della visualizzazione dinamica del processo di rettifica, numero di sequenza di apertura/riparazione; tempo di lavorazione, tempo rimanente.

10.Con un generatore manuale di impulsi a quattro assi, la modalità manuale di qualsiasi asse è regolata in base alla scelta del diverso asse.

11.Con liquido di raffreddamento forte dispositivo di separazione di filtrazione magnetica.

12.Con la funzione di denti diversi, si possono controllare, confrontare e allarmare denti di parametro diversi e la forma della sezione della rulliera.

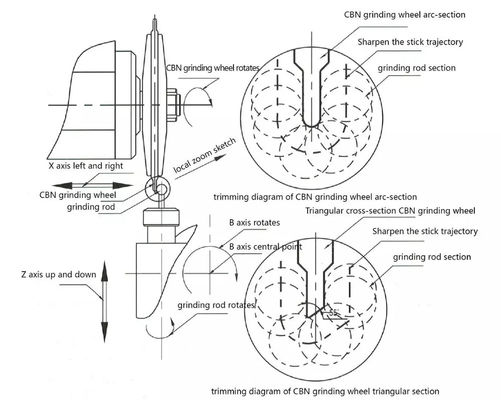

Diagramma schematico della macina automatica CNC

MK-500 Macchine per la rettifica di lame di seghe circolari   1.Utilizzando un controller di movimento a 4 assi di fascia alta (software CNC). Sviluppo completamente indipendente dal sistema) 2.4 servomotore basato sulla serie Z-V Yasukawa giapponese. 3.Guida lineare di rotolamento / vite a sfera su Taiwan con argentoprodotti di grado di precressione. 4.Variabile regolazione della frequenza della rotazione dell'asse della ruota.

MC-450 Macchine per la rettifica di ingranaggi 1.Dopo una rigorosa produzione e controllo di qualità, solo la routinemanutenzione, per prolungare il tempo per garantire che la precisione di macinazione 2.La macchina deve essere utilizzata per regolare la leva o il pulsante per eseguire un disposizione, regolare il passo, angolo di taglio, angolo di contraccolpo è facile da regolare 3.La testa della macchina può essere regolato non può cambiare la ruota di macinazionelavori di rottura
