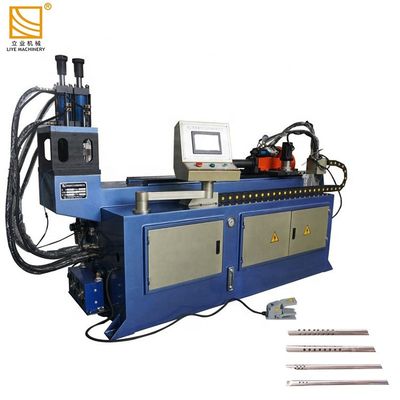

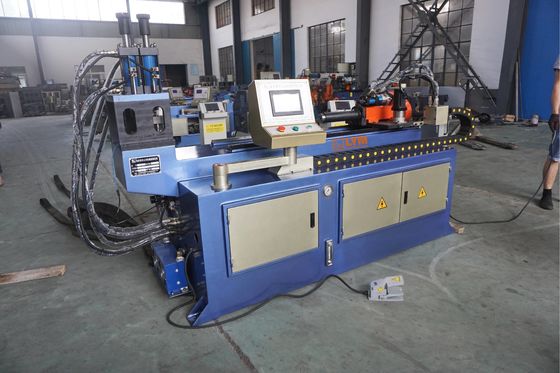

CK40CNC Alta precisione CNC macchina automatica per perforare i fori dei tubi
Specificità:
| Specifica/modello |
CK40CNC macchina per perforare i fori dei tubi |
| Diametro massimo di foratura |
Tubo rotondo Φ40*2 mm |
| Tubo quadrato 30*30*2 mm |
| Lunghezza massima di alimentazione |
1000 mm (può essere personalizzato) |
| alimentazione elettrica |
380V 50HZ (può essere personalizzato) |
| Velocità massima del tubo |
160°/s |
| Velocità massima di alimentazione |
800 mm/s |
| Precisione del condotto |
± 0,1° |
| Precisione di alimentazione del tubo |
± 0,1 mm |
| Potenza del servomotore del tubo di alimentazione |
1 kW |
| Potenza del servomotore rotativo |
750 kW |
| Potenza del motore |
750w |
| Pressione di lavoro idraulica |
12Mpa |
| Quantità di stoccaggio |
20 |
| Set di categorie di elaborazione |
Multi pugni, non a distanza uguale, a distanza uguale.
perforazione, rotazione a 360° |
| Velocità di perforazione |
00,8-1,5 secondi/per buco |
| Modalità di funzionamento |
Interruttore automatico/manuale/touch |
| Metodo di foratura |
Cisterna idraulica |
| modalità di alimentazione del tubo |
servomotore + riduttore |
| Modalità di rotazione del tubo |
servomotore + riduttore |
| Dimensioni della macchina |
2350 × 700 × 1700 mm |
| Peso della macchina |
1200 kg |
Attualmente, il processo di perforazione tradizionale sul tubo: realizzazione dello stampo, perforazione con la macchina di perforazione (vedi sopra immagini e video), l'efficienza di produzione è bassa,la qualità del prodotto è instabile, e la sicurezza non è buona;Utilizzando la macchina di perforazione automatica multi-dimensioni di alta precisione della nostra azienda, possiamo perforare una varietà di forme di fori in una sola volta.L'apparecchiatura utilizza il servo sistema giapponese Mitsubishi per controllare il movimento e la rotazione del tubo avanti e indietroLa stabilità qualitativa della produzione in serie è molto elevata.l'efficienza di produzione è 5-6 volte superiore a quella del processo tradizionale, e la sicurezza è anche notevolmente migliorata.
1Impostazioni touch screen, sistema di controllo CNC, posizionamento preciso del servomotore, funzione di memoria di memorizzazione del modulo.

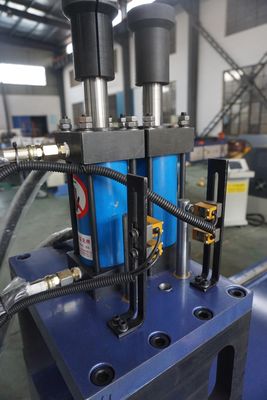

2Struttura:Struttura saldata in lamiera d'acciaio, sistema di cilindri idraulici

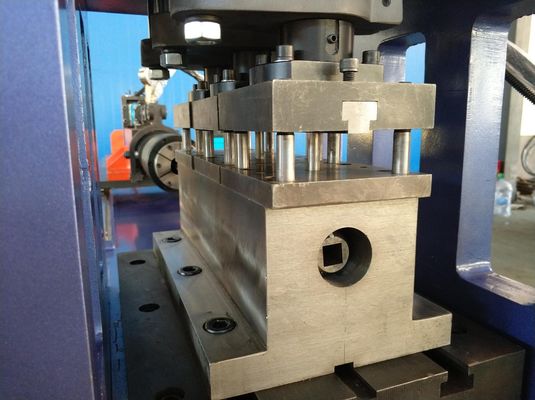

3. Sostituzione dello stampo: sostituire facilmente la matrice senza regolare la matrice per ridurre il tasso di danneggiamento dello stampo e il tasso di rigetto dei raccordi per tubi a causa dell'errore di impostazione della matrice.
Gli operai qualificati possono cambiare lo stampo in 10 minuti.
4- Perforazione Categoria: 1. perforazione a singolo foro;
2.Perforazione a più fori;
3.Perforazione isometrica di fori;
4.none- perforazione isometrica;
5- Punzione rotativa.

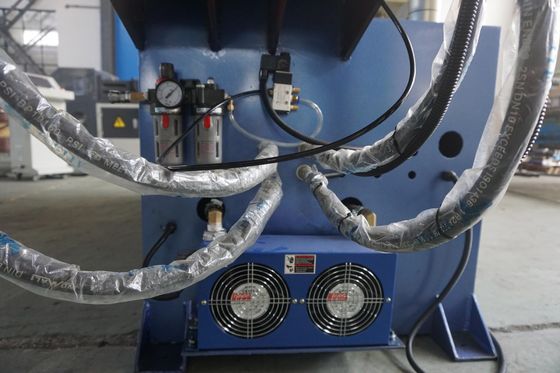

5- Sistema idraulico e servo.
6- regolazione del funzionamento senza passaggio, cicli idraulici progettati con carico zero, combinati con motore di pompa di olio a bassa frequenza, riducono efficacemente il rumore,aumento dell'efficienza del motore e della durata di servizio.
7Quando il cilindro di olio si muove verso il basso, la macchina è progettata con circuiti idraulici a differenze di guida indicati a giri alti o bassi.Processing a bassa velocità e ripresa della posizione ad alta velocità Inoltre, oltre ad aumentare la velocità di attivazione, può ridurre efficacemente il carico HP per risparmiare energia elettrica.
8. Il sistema di controllo elettrico è progettato con l'interfaccia uomo-macchina, regolazione gamma utilizzo scala digitale, impostando posizione bassa velocità, posizione a livello del pavimento, e il funzionamento preciso e facile.
Dettagli:
Campione:
